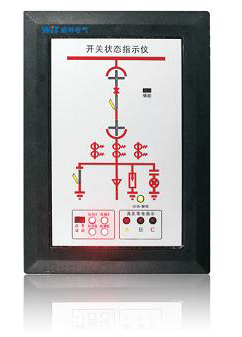

SC100/200系列开关状态指示仪
产品简述：
产品概述： 开关状态指示仪集成了一次回路模拟图、断路器位置、开关状态接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度控制及RS485 通讯接口（选用）等多功能于一体，指示功能可分可合，采用面板安装方式，用户选用时只要提供一次方案图即可。这将简化了过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示 牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便，使用寿命长，并具有三防功能，能够保障电气设备的安全可靠运行。浏览：2106
- 产品概述
- 功能配置
- 技术指标
- 资料下载
开关状态指示仪集成了一次回路模拟图、断路器位置、开关状态接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度控制及RS485 通讯接口（选用）等多功能于一体，指示功能可分可合，采用面板安装方式，用户选用时只要提供一次方案图即可。这将简化了过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示
牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便，使用寿命长，并具有三防功能，能够保障电气设备的安全可靠运行。
模拟指示说明
1、断路器状态指示（无源触点输入）：
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
2、断路器位置指示（无源触点输入）：
工作位置触点闭合时，红色垂直模拟条亮
实验位置触点闭合时，绿色水平模拟条亮
3、弹簧储能指示（无源触点输入）：
触点闭和，红色弹簧符号亮，表示已储能
触点断开，绿色弹簧符号亮，表示未储能
4、接地闸刀位置指示（无源触点输入）：
触点闭合，红色垂直模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
注：装置模拟显示输入接点均来自断路器辅助触点及行程 开关，均为无源接点。
高压带电显示部分（带电自检功能）
1、LED 启辉电压（KV）：额定相电压×0. 15~0. 65；
2、闭锁转换电压（KV）：额定相电压×0. 15~0. 65；
当高压任一相或三相都带电时， 装置高压带电指示灯 A、B、C 相，对应指示灯（红色）亮，电磁闭锁输出为常开点，闭锁解除指示灯（绿色）不亮；当高压三相都不带电时，装置高压带电指示灯A、B、C 相全不亮，电磁闭锁输出为常闭点，闭锁解除指示灯亮。
注：① 配套高压传感器要求容值大于100PF，如小于100PF请告知，以便对装置进行相应的测试。
② 配套高压传感器到装置传感器线要求采用单芯屏蔽线，否则由此引起的装置高压带电部分干扰，公司概不负责。
③ 用户在对高压柜进行耐压测试时，请将装置所有接线端子断开，并将高压带电部分端子作短接处理，以免将装置损坏。
温、湿度控制部分（对于 JY -KZ-900A/JY -KZ-900C）
1、传感器路数：一路凝露，一路温度（对于JY -KZ-900C）两路凝露，两路温度（对于JY -KZ-900A）
2、逻辑关系：当湿度 ≥93％RH 或将形成凝露时加热，湿度精度 ±5%。温度 ≤6℃ 时，启动加热；≥16℃时，停止加热，温度精度 ±2℃。
3、断线报警：加热器发生断线，相应报警指示灯亮，报 警输出接点闭合。
技术参数
1、电源：AC220V±10% 50Hz（可选用DC220V）
注：装置电源为DC220V 或DC110V 时，装置加热器输出为无源。
2、功耗：≤10W
3、通讯：RS485（可选）
4、工作环境：温度：－20℃~70℃，相对湿度：≤95%RH
5、抗电强度：外壳与端子之间大于 AC2000V
6、绝缘性能：外壳与端子间大于100MΩ
7、外形尺寸：220×155×32（mm）
开孔尺寸：(垂直)197×(水平)132（mm）
技术指标：
模拟指示说明
1、断路器状态指示（无源触点输入）：
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
2、断路器位置指示（无源触点输入）：
工作位置触点闭合时，红色垂直模拟条亮
实验位置触点闭合时，绿色水平模拟条亮
3、弹簧储能指示（无源触点输入）：
触点闭和，红色弹簧符号亮，表示已储能
触点断开，绿色弹簧符号亮，表示未储能
4、接地闸刀位置指示（无源触点输入）：
触点闭合，红色垂直模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
注：装置模拟显示输入接点均来自断路器辅助触点及行程 开关，均为无源接点。
高压带电显示部分（带电自检功能）
1、LED 启辉电压（KV）：额定相电压×0. 15~0. 65；
2、闭锁转换电压（KV）：额定相电压×0. 15~0. 65；
当高压任一相或三相都带电时， 装置高压带电指示灯 A、B、C 相，对应指示灯（红色）亮，电磁闭锁输出为常开点，闭锁解除指示灯（绿色）不亮；当高压三相都不带电时，装置高压带电指示灯A、B、C 相全不亮，电磁闭锁输出为常闭点，闭锁解除指示灯亮。
注：① 配套高压传感器要求容值大于100PF，如小于100PF请告知，以便对装置进行相应的测试。
② 配套高压传感器到装置传感器线要求采用单芯屏蔽线，否则由此引起的装置高压带电部分干扰，公司概不负责。
③ 用户在对高压柜进行耐压测试时，请将装置所有接线端子断开，并将高压带电部分端子作短接处理，以免将装置损坏。

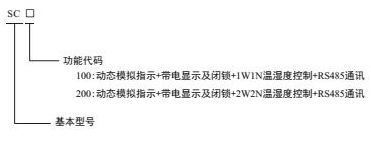

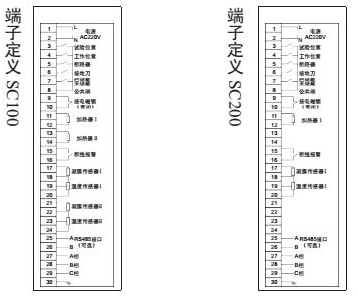

命名规则：
温、湿度控制部分（对于 JY -KZ-900A/JY -KZ-900C）
1、传感器路数：一路凝露，一路温度（对于JY -KZ-900C）两路凝露，两路温度（对于JY -KZ-900A）
2、逻辑关系：当湿度 ≥93％RH 或将形成凝露时加热，湿度精度 ±5%。温度 ≤6℃ 时，启动加热；≥16℃时，停止加热，温度精度 ±2℃。
3、断线报警：加热器发生断线，相应报警指示灯亮，报 警输出接点闭合。
技术参数
1、电源：AC220V±10% 50Hz（可选用DC220V）
注：装置电源为DC220V 或DC110V 时，装置加热器输出为无源。
2、功耗：≤10W
3、通讯：RS485（可选）
4、工作环境：温度：－20℃~70℃，相对湿度：≤95%RH
5、抗电强度：外壳与端子之间大于 AC2000V
6、绝缘性能：外壳与端子间大于100MΩ
7、外形尺寸：220×155×32（mm）
开孔尺寸：(垂直)197×(水平)132（mm）
